DEWOTHV DRV8833 Carte de Commande de Moteur à Engrenages CC à Double Pont en H 1,5 A CC 3-10 V Carte de Commande de Moteur CC 2 Canaux Module de Commande de Moteur Petit Format(Paquet de 3)

Caractéristiques :

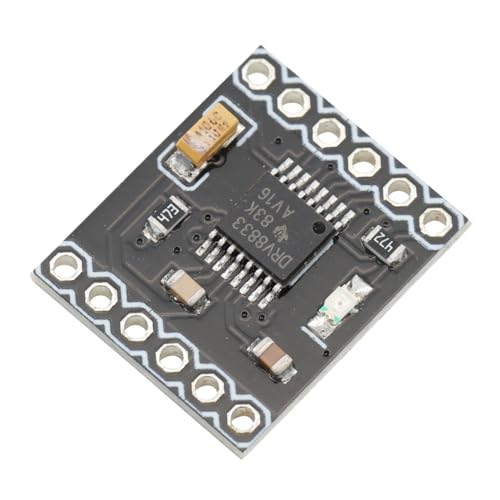

• 【Présentation du produit】Le DRV8833 est équipé de deux pilotes en pont en H capables de piloter deux moteurs CC à balais, un moteur pas à pas bipolaire, plusieurs solénoïdes ou d'autres charges inductives.
• 【Caractéristiques du produit】Chaque module de pilote de sortie en pont en H est composé de MOSFET de puissance canal N configurés en pont en H pour piloter les enroulements du moteur. Chaque pont en H intègre un circuit de régulation ou de limitation du courant d'enroulement.
• 【Paramètres techniques】Variateurs : Deux motoréducteurs CC/moteurs pas à pas 4 fils (capables de piloter des moteurs CC de moins de 1,5 A et des moteurs pas à pas 4 fils) ; Dimensions : 18,5 x 16 mm ; Courant de sortie du pont en H : 1,5 A ; Tension d'entrée : 3-10 V CC ;
• 【Fonctions de protection】Le dispositif utilise une broche de sortie de défaut pour mettre en œuvre une fonction d'arrêt interne, offrant une protection contre les surintensités, les courts-circuits, le verrouillage en cas de sous-tension et la surchauffe. Il inclut également un mode veille basse consommation.

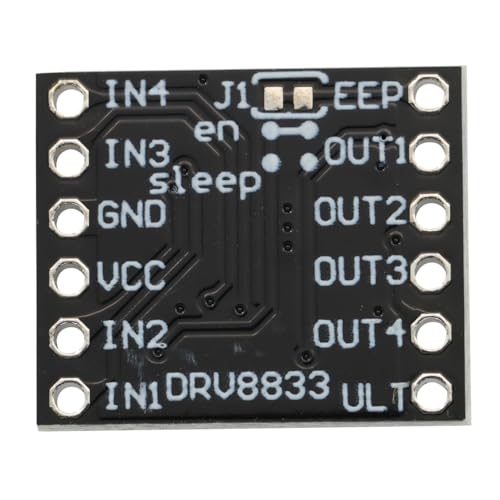

• 【Description des broches】Un niveau bas sur l'ULT active le mode veille (nécessite la déconnexion de la soudure de court-circuit J2 à l'arrière du module). OUT1 et OUT2 sont respectivement les broches 1 et 2 du pont en H, contrôlant respectivement IN1 et IN2. OUT3 et OUT4 sont respectivement les broches 2 et 3 du pont en H, contrôlant respectivement IN3 et IN4. EEP est une sortie de protection et n'est pas utilisée par défaut.
