DEWOTHV PCA9685 PWM Contrôleur de Moteur Servomoteur PWM 16 Canaux 12 Bits Module de Commande IIC pour Robot Secteur D'extension Electronique de Contrôle pour Arduino

Caractéristiques :

• 【Présentation du produit】Le PCA9685 utilise la communication I2C et intègre un pilote PWM et une horloge, considérablement différents de la série TLC5940. Cela élimine le besoin de signalisation constante et la consommation excessive de ressources du microcontrôleur.

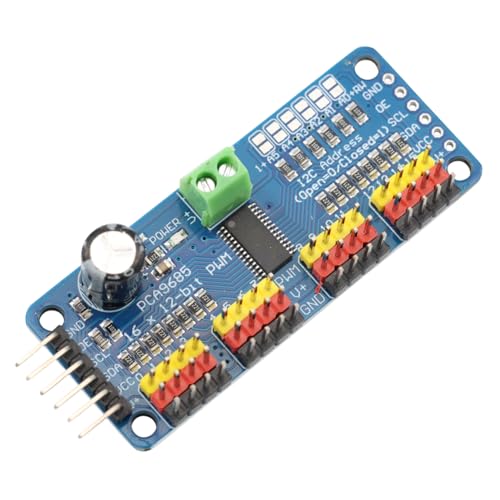

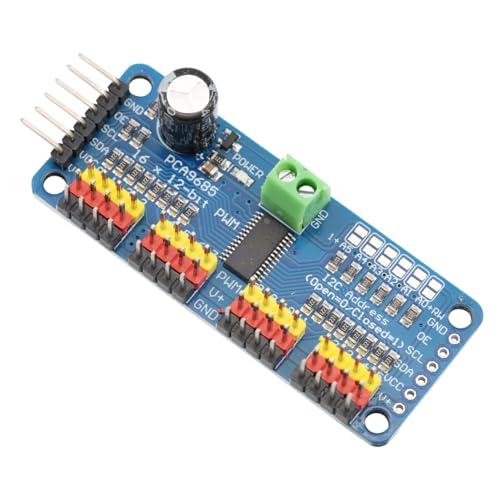

• 【Caractéristiques】La puce PCA9685 est située au centre de la carte ; elle dispose d'une borne d'entrée d'alimentation, d'un voyant d'alimentation vert et de six broches de sélection d'adresse, permettant de connecter jusqu'à 62 cartes pilotes à un seul bus I2C, pour un total de 992 sorties PWM.
• 【Compatibilité】La compatibilité 5 V permet de le contrôler avec un microcontrôleur 3,3 V et de l'alimenter en toute sécurité sur des sorties 6 V (même si vous souhaitez contrôler des voyants blancs ou bleus avec une tension positive de 3,4 V ou plus).
• 【Paramètres techniques】Alimentation : 5-10 V CC ; Canaux : 16 ; Interface de communication : IIC ; Sortie PWM à fréquence réglable d’environ 1,6 kHz ; Résolution de sortie 12 bits pour moteurs pas à pas, soit une résolution de 4 µs à une fréquence de rafraîchissement de 60 Hz ; Un grand condensateur est placé sur la ligne V+ ; la tension d’entrée maximale est déterminée par ce condensateur de 10 V, 1 000 µF.
• 【Fonctions de protection】Les entrées sont protégées contre les inversions de polarité sur le bornier. Toutes les lignes de sortie PWM sont protégées par une résistance série de 220 Ω, facilitant ainsi le pilotage des LED.
